Installationsanleitung WifiWhirl WLAN-Modul für S100101 AirJet Pumpen
Herzlich willkommen! Diese Anleitung führt dich Schritt für Schritt durch die Installation des WifiWhirl WLAN-Moduls in deiner Bestway® LAY-Z-SPA™ S100101 AirJet Pumpe. Mit diesem Modul erweiterst du deinen Whirlpool um smarte WLAN-Funktionalität. Los geht's!
Lieferumfang
- 1x WifiWhirl WLAN-Modul
- 1x Satz Kabel (2 Stück)
- 1x WLAN-Antenne
- 1x Satz Schrauben (2 Stück)
- 1x Sticker (QR-Code) mit deinen persönlichen Zugangsdaten
Was du benötigst
- Einen Kreuzschraubendreher (Größe PH1 oder PH2 wird empfohlen)
Vorbereitung: WLAN-Modul zusammenbauen

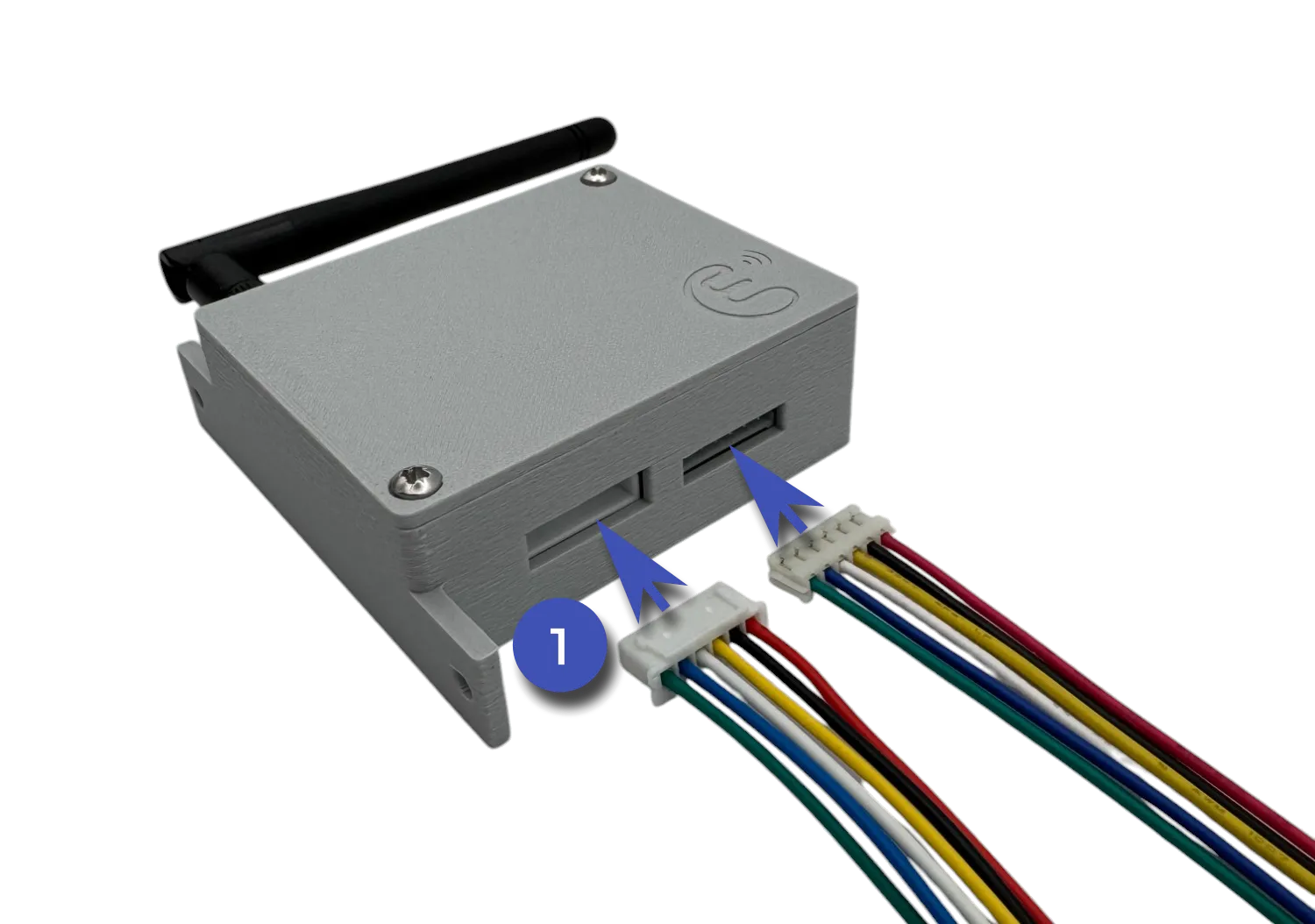

- Kabel anschließen: Stecke die zwei Kabel mit den weißen Steckern in die Buchsen auf der rechten Seite des Moduls (Markierung 1).

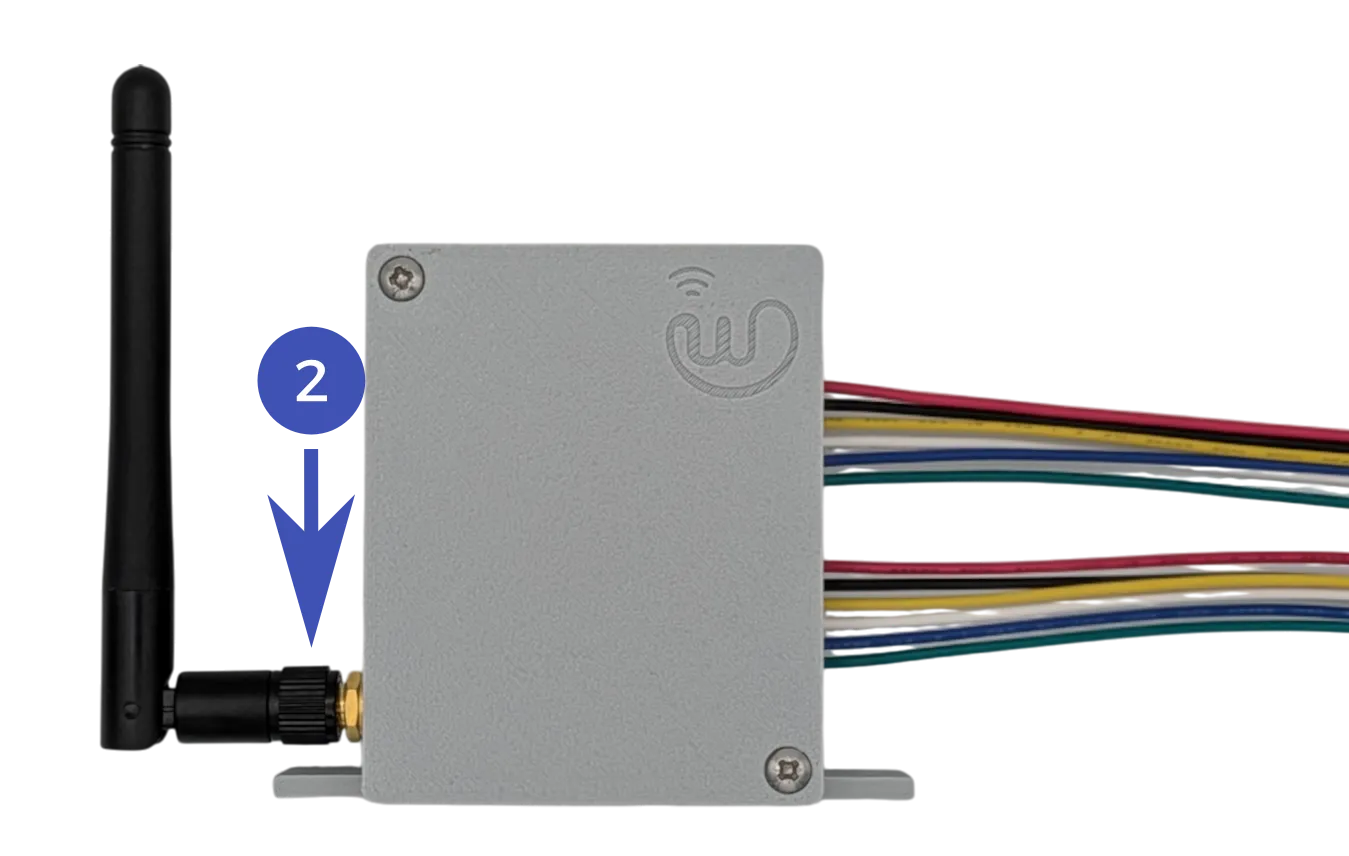

- Antenne montieren: Verschraube die WLAN-Antenne an der linken Seite des Moduls (Markierung 2).
Schritt 1: Stromversorgung trennen
Um die Pumpe vollständig von der Stromversorgung zu trennen, ziehe das Netzkabel aus der Steckdose.
Achtung
Das Gehäuse der Pumpe niemals unter bestehender Stromversorgung öffnen!

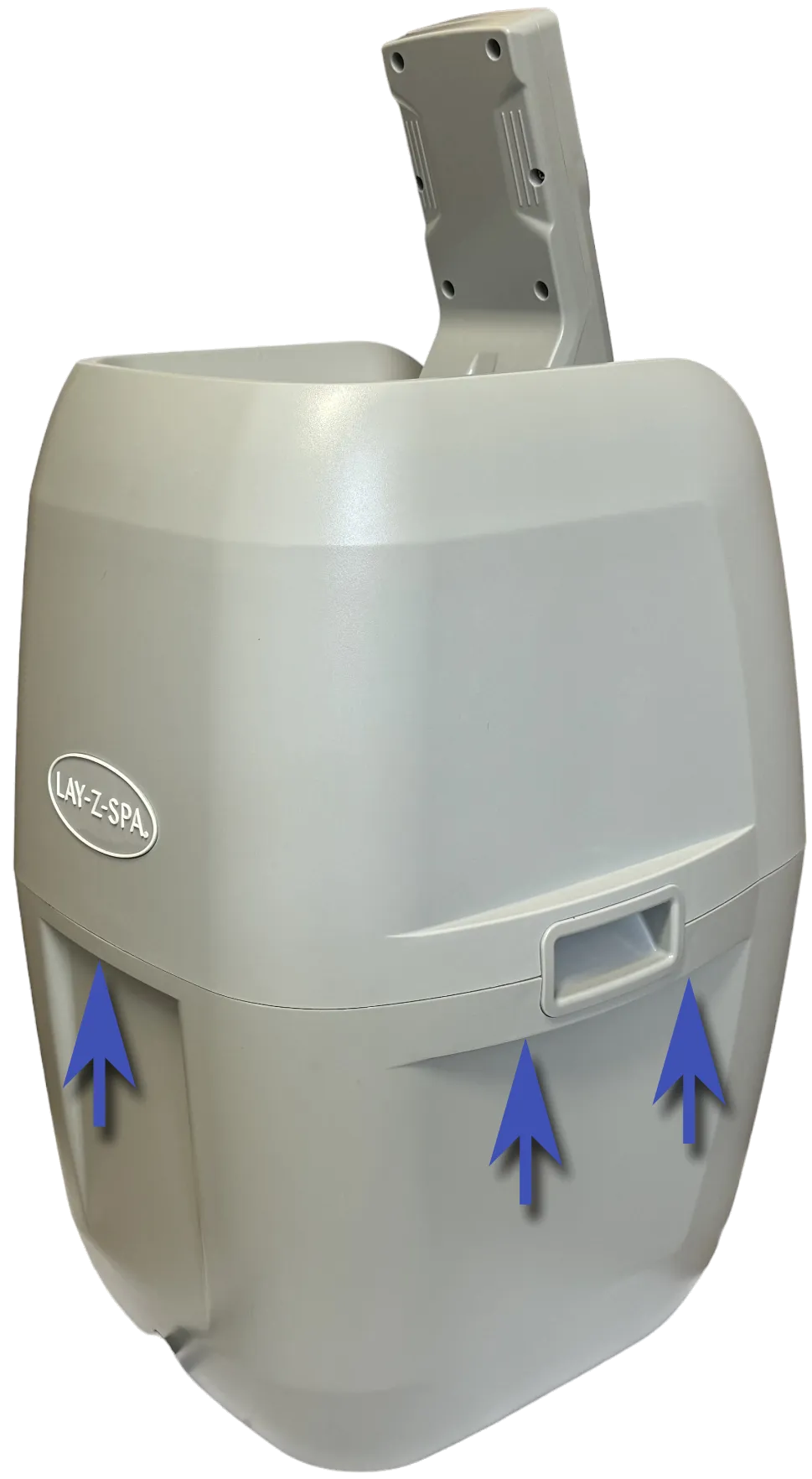

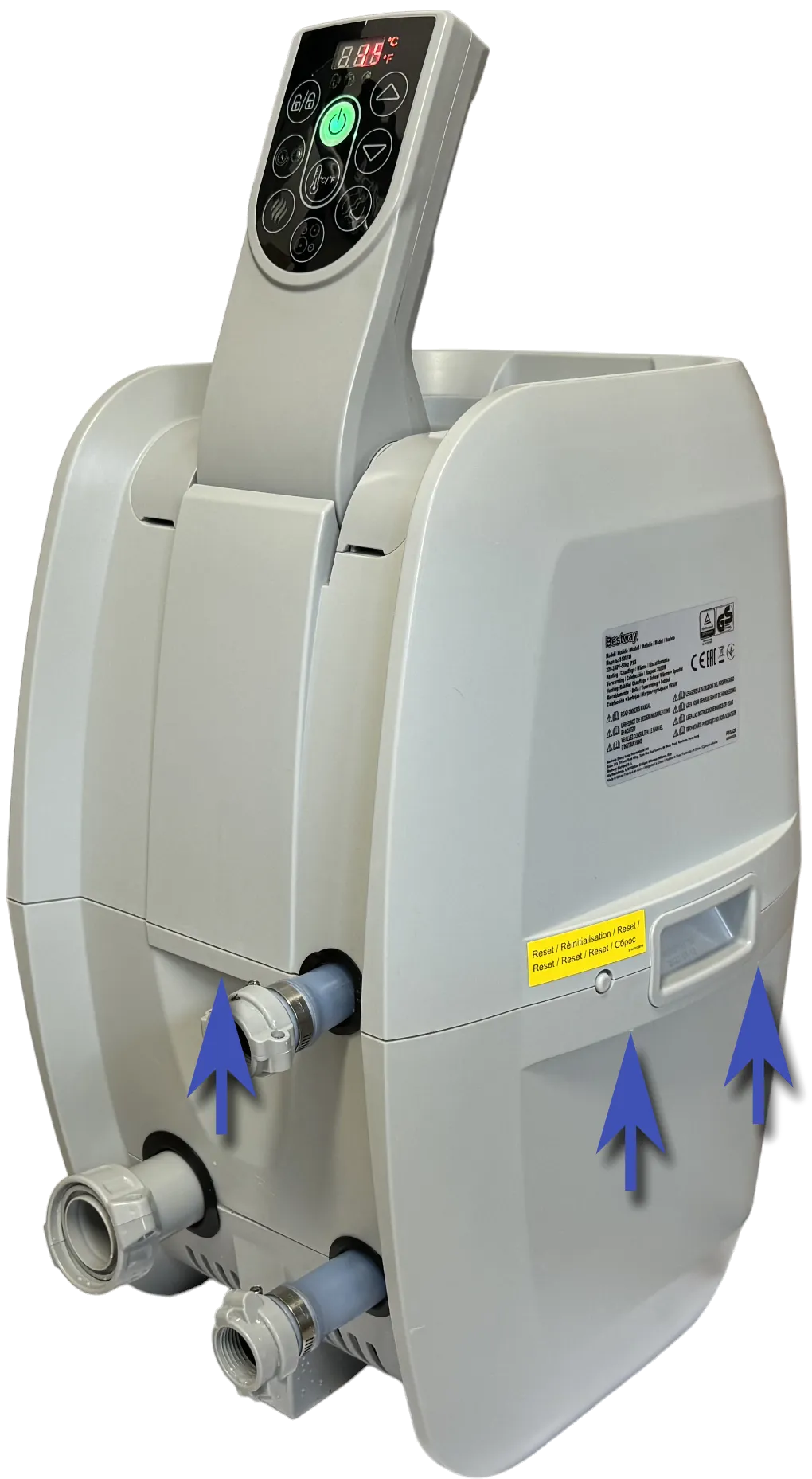

Schritt 2: Pumpengehäuse öffnen
Öffne das Pumpengehäuse, indem du die 6 verdeckten Schrauben mit einem Kreuzschraubendreher entfernst und den Deckel vorsichtig nach oben abhebst.

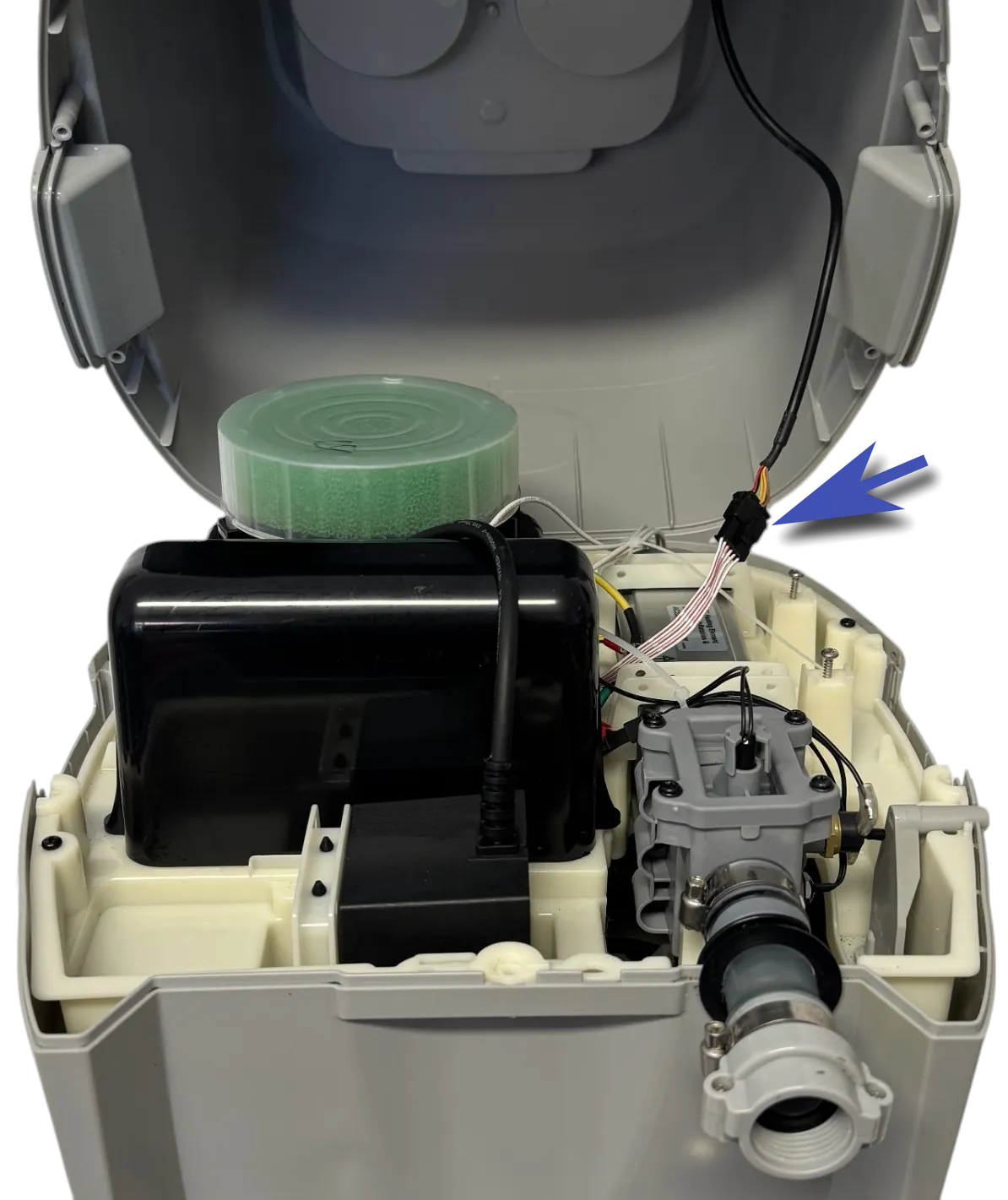

Schritt 3: Steckverbindung lösen
Löse die Steckverbindung zwischen dem Display und der Pumpe.

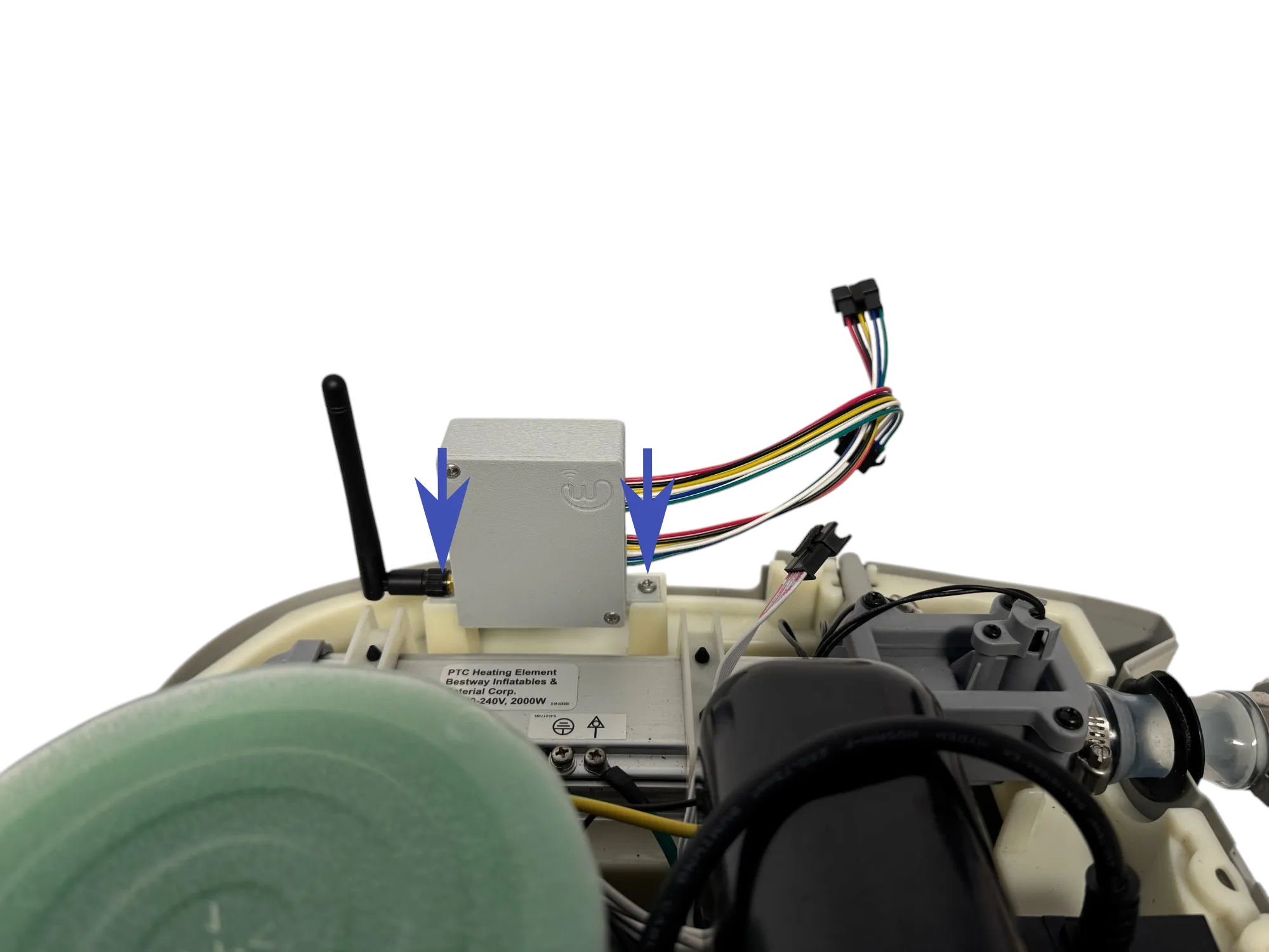

Schritt 4: WLAN-Modul montieren
Montiere das WLAN-Modul mit den im Lieferumfang enthaltenen Schrauben auf den zwei freien Montagebolzen in deinem Pumpengehäuse.

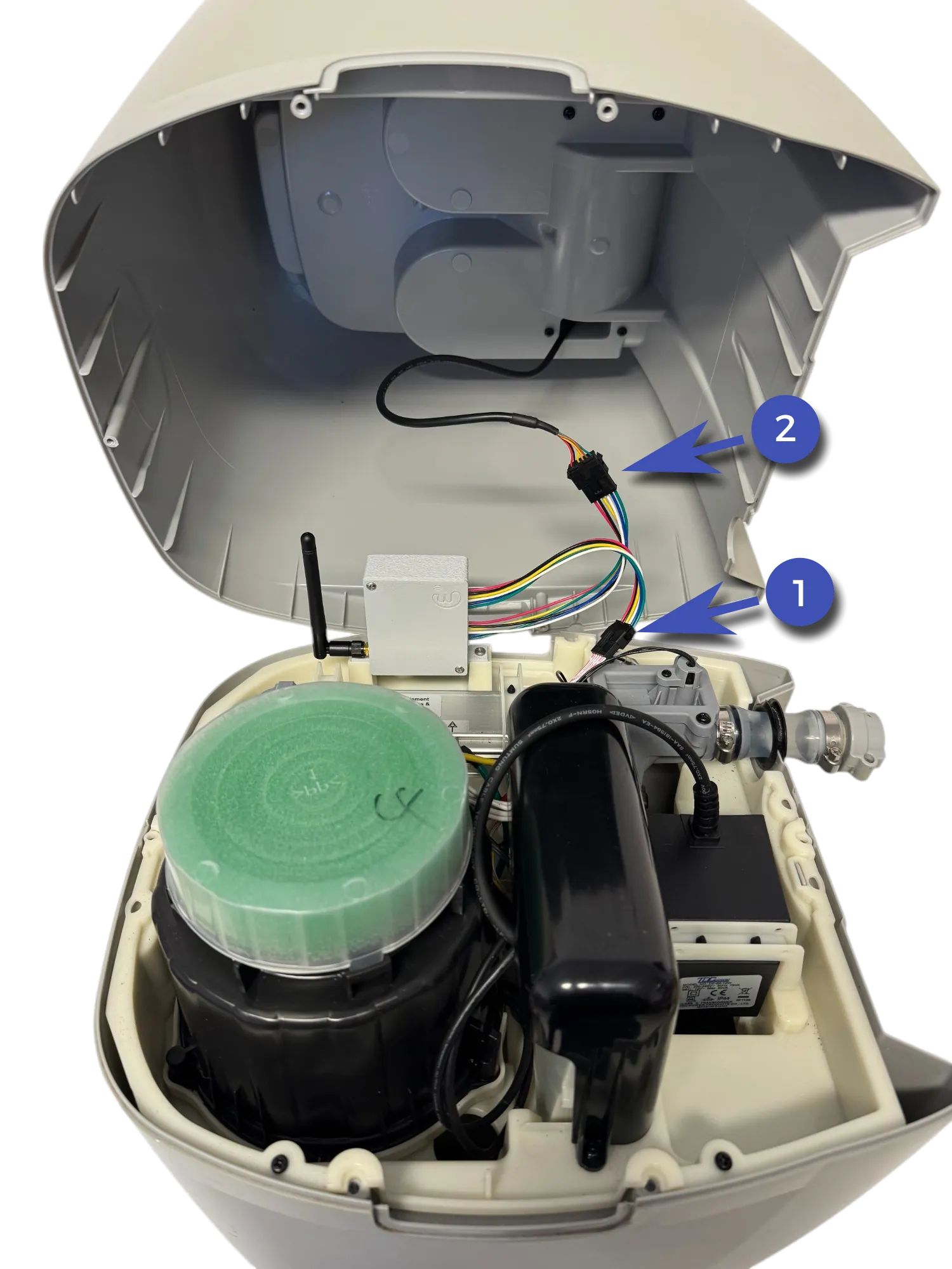

Schritt 5: WLAN-Modul anschließen
Verbinde die Steckverbindungen zwischen dem WLAN-Modul und der Pumpe (Markierung 1) sowie zwischen dem WLAN-Modul und dem Display (Markierung 2).
Schritt 6: Pumpengehäuse schließen
Schließe und verschraube das Pumpengehäuse mit den zuvor entfernten 6 Schrauben.
Schritt 7: Stromversorgung wiederherstellen
- Stecke das Netzkabel wieder in die Steckdose.
- Drücke den
RESET-Knopf auf dem Zwischenstecker. Die Kontrollleuchte leuchtet auf.
Hinweis: Das Display deiner Pumpe bleibt möglicherweise dunkel, bis die WLAN-Verbindung hergestellt und die korrekte Hardware-Konfiguration gewählt ist. Mehr Informationen dazu findest du in unseren FAQ unter "Mein Display bleibt dunkel".
Schritt 8: Verbindung mit dem WLAN herstellen
- Die Zugangsdaten für das WLAN-Netzwerk deines Moduls (Netzwerkname/SSID und Passwort) findest du auf dem mitgelieferten Sticker (QR-Code).
- Verbinde dein Smartphone oder deinen Computer mit dem WLAN-Netzwerk des Moduls. Nutze den QR-Code auf dem Sticker, um die Daten nicht manuell eingeben zu müssen.
- Nach der Verbindung wirst du automatisch zur Anmeldeseite weitergeleitet.
- Wähle dein Heimnetzwerk aus, gib das zugehörige Passwort ein und klicke auf "Speichern".
Detailliertere Informationen zur WLAN-Verbindung findest du in meiner Anleitung zur WLAN-Einrichtung.
Schritt 9: Weboberfläche öffnen
- Stelle sicher, dass du mit demselben WLAN wie das Modul verbunden bist.
- Gib den Hostnamen deines Moduls (z. B.
wifiwhirl-280AAA.local) in die Adresszeile deines Browsers ein. Den genauen Hostnamen findest du ebenfalls auf dem Sticker (QR-Code). - Sollte dies nicht funktionieren, suche in den Einstellungen deines Routers nach der IP-Adresse des WLAN-Moduls und gib diese in den Browser ein.
- Für einen schnellen Zugriff kannst du einen Link zur Weboberfläche auf dem Startbildschirm deines Smartphones speichern. Details dazu findest du unter Tipps.
Detailliertere Informationen zum öffnen der Weboberfläche findest du in meiner Anleitung Weboberfläche öffnen.
Nächste Schritte nach der Montage
Super, die Hardware-Montage ist abgeschlossen! Nun geht es an die Software:
- Bedienungsanleitung deines WifiWhirl-Moduls: Hier erfährst du, wie du die Grundeinstellungen vornimmst und smarte Automatisierungen erstellst.
- Häufig gestellte Fragen (FAQ): Antworten auf viele Fragen rund um die Nutzung und Fehlerbehebung.
Fernsteuerung per VPN
Für den Zugriff von unterwegs benötigst du eine VPN-Verbindung zu deinem Heimnetzwerk. Informationen zur Einrichtung erhältst du von deinem Routerhersteller (z.B. für die AVM Fritz!Box unter avm.de/service/vpn).
Wichtige Hinweise und rechtliche Informationen
Bitte nimm dir einen Moment Zeit, um die folgenden wichtigen Hinweise sorgfältig zu lesen:
Garantieverlust
Der Garantieverlust tritt ein, wenn Gehäuse oder Bauteile geöffnet werden. Für eventuelle Ansprüche gegenüber Fremdherstellern infolge dieses Garantieverlustes übernehme ich keine Haftung.
Bestimmungsgemäße Verwendung
Meine Module sind als Experimentier- und Lernplatinen für den Hobbybereich entwickelt worden. Für die Einhaltung der technischen Vorschriften ist der Käufer selbst verantwortlich. Derjenige, der einen Bausatz fertigstellt oder eine Baugruppe durch Erweiterung bzw. Gehäuseeinbau betriebsbereit macht, gilt nach DIN VDE 0869 als Hersteller und ist verpflichtet, bei der Weitergabe des Gerätes alle Begleitpapiere mitzuliefern und auch seinen Namen und Anschrift anzugeben. Geräte, die aus Bausätzen selbst zusammengestellt werden, sind sicherheitstechnisch wie ein industrielles Produkt zu betrachten.
Haftung
Für alle Personen- und Sachschäden, die aus nicht bestimmungsgemäßer Verwendung entstehen, ist nicht der Hersteller, sondern der Betreiber verantwortlich. Bitte beachte, dass Bedien- und Anschlussfehler außerhalb meines Einflussbereiches liegen. Verständlicherweise kann ich für Schäden, die daraus entstehen, keinerlei Haftung übernehmen. Wenn nicht anders angegeben handelt es sich bei allen Teilen des Moduls um "nicht CE-geprüfte" Komponenten und diese sind konzipiert für den Einbau in Geräte oder Gehäuse. Bei der Anwendung müssen die CE-Normen eingehalten werden. Hierfür ist der Käufer verantwortlich.
Sicherheitshinweis
Beim Umgang mit elektrischen Produkten sind die geltenden VDE-Vorschriften zu beachten, insbesondere VDE 0100, VDE 0550/0551, VDE 0700, VDE 0711 und VDE 0860. Vor dem Öffnen eines Gehäuses ist sicherzustellen, dass das Gerät stromlos ist. Vergewissere dich, dass der Netzstecker gezogen ist. Bauteile, Baugruppen oder Geräte dürfen nur in Betrieb genommen werden, wenn sie vorher berührungssicher in ein Gehäuse eingebaut wurden. Während des Einbaus müssen sie stromlos sein.
Viel Erfolg bei der Installation und Inbetriebnahme deines WifiWhirl-Moduls!
