WifiWhirl Bausatz – Die einfache Alternative zum kompletten Selbstbau

Du möchtest die Vorteile eines selbstgebauten WifiWhirl-Moduls genießen, aber Zeit und Aufwand beim Beschaffen und Bestücken einer Platine sparen? Dann ist der WifiWhirl Bausatz die perfekte Lösung für dich!

Der Bausatz bietet dir alle benötigten Hardware-Komponenten in einem Paket – die Platine ist bereits vorbestückt. Du musst nur noch einige Lötarbeiten durchführen (Stiftleisten, Buchsenleisten, Kabel, SMD-Widerstand umlöten), die Software flashen und das Modul zusammenbauen. Ideal für erfahrene Hobbybastler mit soliden Lötkenntnissen!

Vorteile des Bausatzes

Mit dem WifiWhirl Bausatz profitierst du von:

• Zeitersparnis: Keine mühsame Suche nach einzelnen Bauteilen bei verschiedenen Händlern.
• Qualitätsgarantie: Alle Komponenten sind getestet und aufeinander abgestimmt.
• Einfacher Zusammenbau: Die Platine ist bereits vollständig mit SMD-Komponenten bestückt - kein Löten von kleinen Widerständen, Kondensatoren oder Level-Shifter-ICs erforderlich.
• Fertige Software: Du erhältst ein vorkonfiguriertes Softwarepaket inklusive Zugang zu den WifiWhirl Cloud-Services.
• Kostengünstig: Günstiger als der Kauf aller Einzelkomponenten und preiswerter als ein fertig montiertes Modul.
• Lerneffekt: Du behältst den Spaß am Selbstbau und lernst die Technik besser kennen, ohne dich mit dem aufwendigen Bestücken der Platine beschäftigen zu müssen.

Was ist im Bausatz enthalten?

Der WifiWhirl Bausatz umfasst alle wesentlichen Komponenten, die du für den Bau deines WLAN-Moduls benötigst:

Basis-Bausatz (45 € + 6,19 € Versand)

Optional: Gehäuse-Set (+ 5 € zzgl. Versand)

Inklusive: Software & Cloud-Services

Zusätzlich zur Hardware erhältst du:

• Fertig konfiguriertes Softwarepaket: Die neueste WifiWhirl-Firmware steht vorkompiliert zum Download zur Verfügung.
• Zugang zu WifiWhirl Cloud-Services: Profitiere von praktischen Online-Funktionen:
  • Automatische Wetterabfrage: Dein Modul fragt die aktuelle Umgebungstemperatur für den Standort deines Pools ab (nach Eingabe der Postleitzahl). Verfügbar für Deutschland und Österreich.
• Kostenlose Software-Updates: Du erhältst Zugriff auf alle zukünftigen Updates und Verbesserungen der WifiWhirl-Software.

Preise und Bestellung

Preisübersicht

So bestellst du den Bausatz

Der WifiWhirl Bausatz kann auf Anfrage per E-Mail erworben werden:

📧 E-Mail: info@wifiwhirl.de

Bitte gib in deiner E-Mail an:

• Welche Variante du bestellen möchtest (Basis-Bausatz oder mit Gehäuse)
• Dein Pumpenmodell und CS-Code Kompatibilität prüfen
• Deine vollständige Lieferadresse

Ich melde mich dann zeitnah mit den Zahlungsinformationen und weiteren Details bei dir!

Zusammenbau des Bausatzes

Der Zusammenbau des WifiWhirl Bausatzes ist deutlich einfacher als der komplette Selbstbau, da die Platine bereits vollständig bestückt ist. Du musst nur noch wenige Schritte durchführen:

Benötigte Werkzeuge und Kenntnisse

• Lötkolben und Lötzinn: Für das Umlöten des SMD-Widerstands am D1 Mini Pro, das Anlöten der Stiftleisten und des Anschlusskabels.
• ggf. Flussmittel: Vereinfacht das Löten durch erhöten Fluss des Lötzinns
• ggf. Pinzette: Für das Umlöten des Antennen-Widerstands
• Kreuzschlitz-Schraubendreher: Für die Montage des Gehäuses (falls gewählt).
• Bohrer (6,5mm): Für das Bohren des Antennenlochs im Gehäuse (falls Gehäuse-Option gewählt).
• USB-Kabel (Micro-USB): Zum Flashen der Software auf den D1 Mini Pro.
• Solide Lötkenntnisse: Du solltest in der Lage sein, SMD-Widerstände umzulöten, Stiftleisten sauber anzulöten und Kabel auf eine Platine zu löten. Dies ist ein Projekt für erfahrene Hobbybastler!

Schritt-für-Schritt-Anleitung zum Zusammenbau

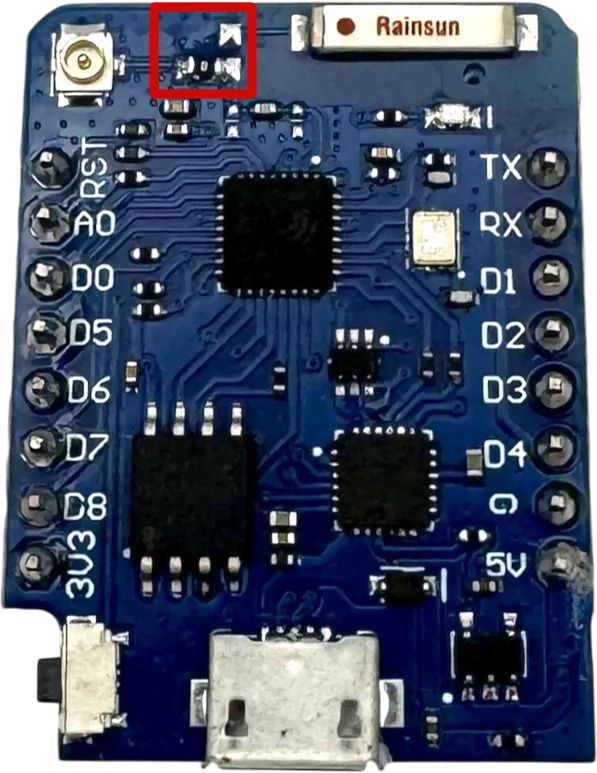

1. Vorbereitung: Widerstand am D1 Mini Pro umlöten

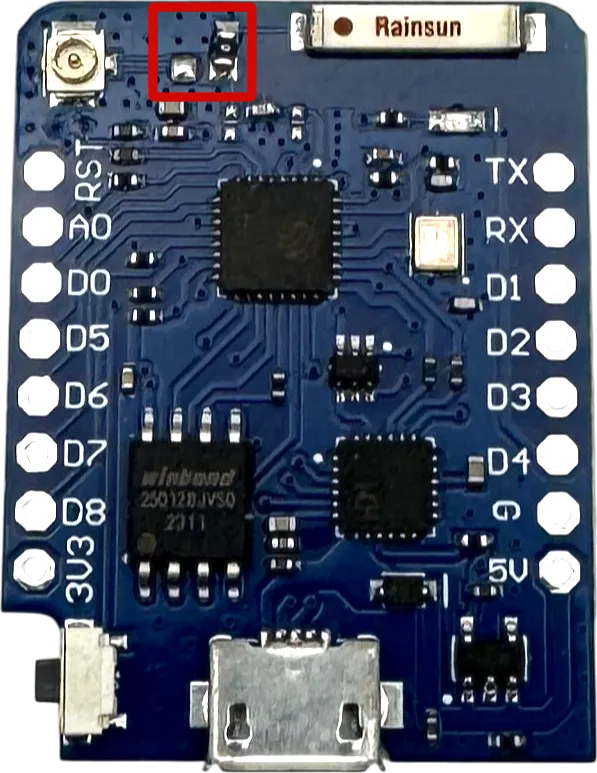

1. Lokalisiere auf dem D1 Mini Pro die beiden SMD-Widerstandspositionen nahe dem U.FL-Antennenanschluss.
2. Ein kleiner 0-Ohm-Widerstand (eine Brücke) verbindet aktuell die Position für die interne Antenne.
3. Erhitze diesen Widerstand vorsichtig mit einem feinen Lötkolben und entferne ihn mit einer Pinzette.
4. Löte den Widerstand auf die Position für die externe Antenne (die andere Pad-Position).
5. Prüfe die Lötstelle auf einen sauberen Kontakt.

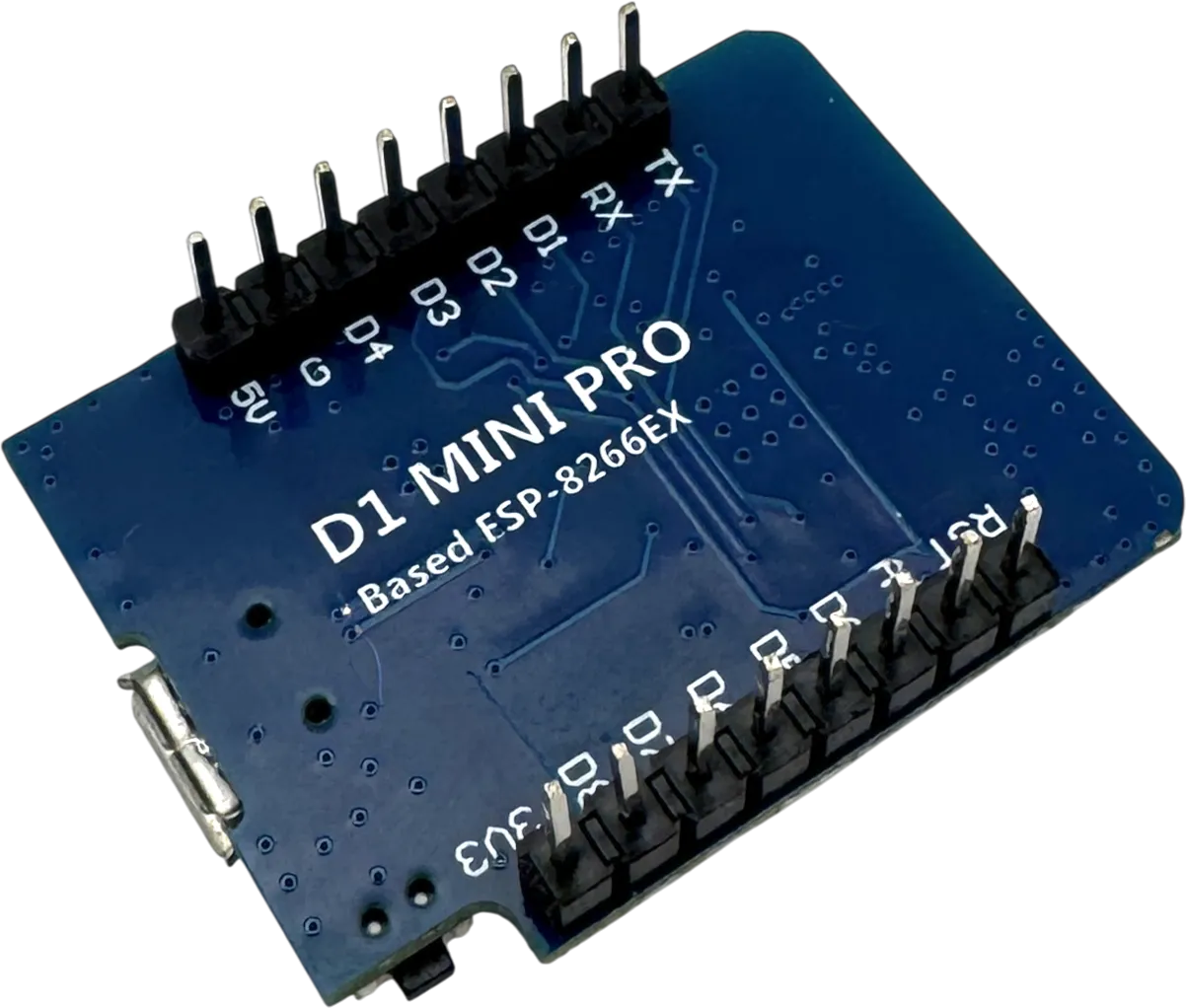

2. Stiftleisten an den D1 Mini Pro löten

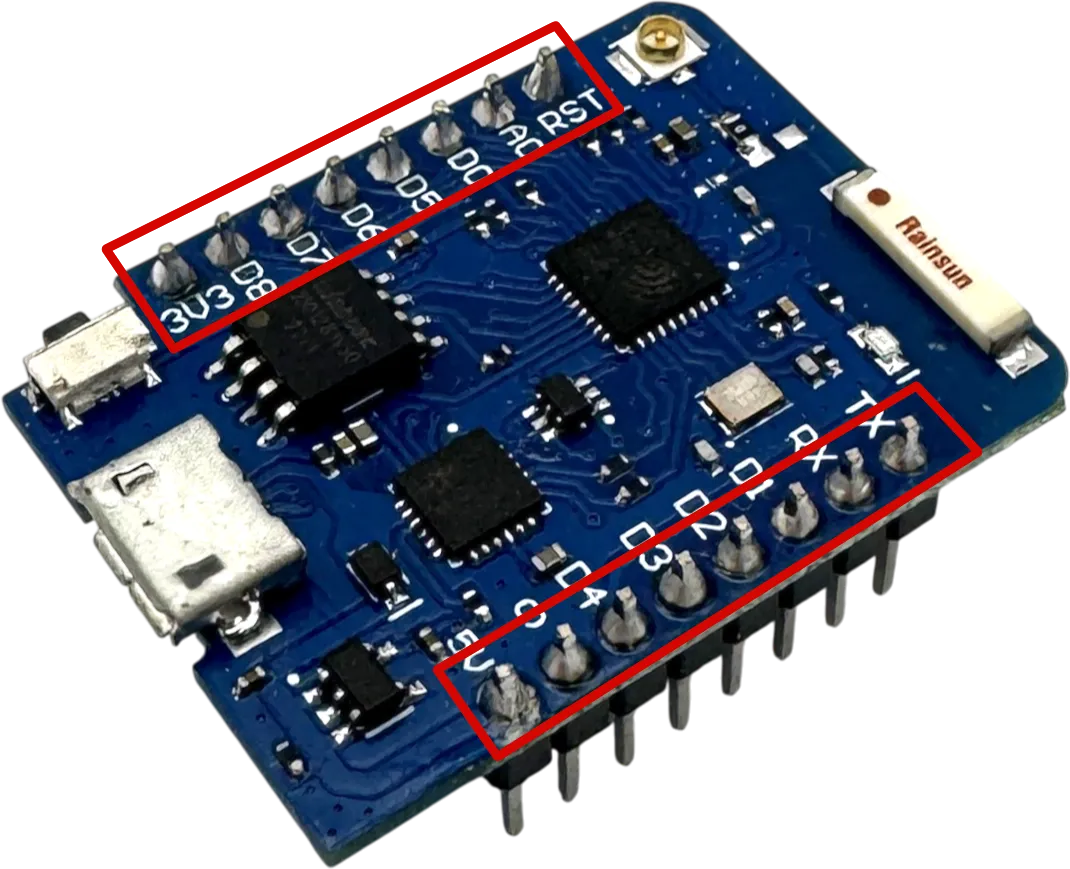

1. Stiftleisten positionieren: Stecke die Stiftleisten (2x 8 Pin) an den vorgesehenen Positionen durch den D1 Mini Pro. Die Stiftleisten sollten von unten durch den D1 Mini Pro gesteckt werden, sodass sie auf der Oberseite verlötet werden können.
2. Stiftleisten fixieren: Um ein Verrutschen zu vermeiden, kannst du zuerst jeweils einen Pin an jeder Stiftleiste anlöten und dann die Ausrichtung prüfen, bevor du alle Pins lötest.
3. Alle Pins verlöten: Löte alle Pins der Stiftleisten sauber auf dem D1 Mini Pro an. Achte auf saubere Lötstellen ohne Kaltlötstellen oder Brücken zwischen den Pins.

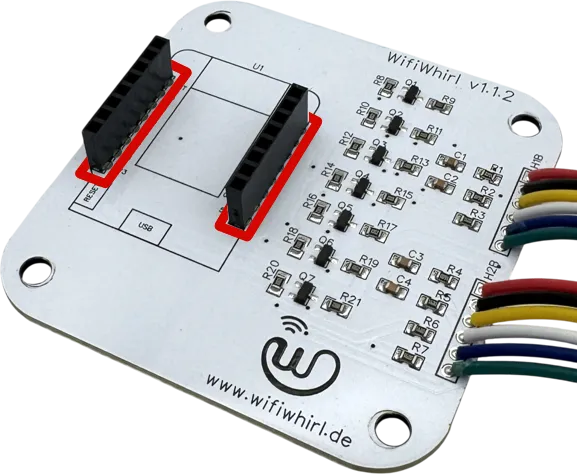

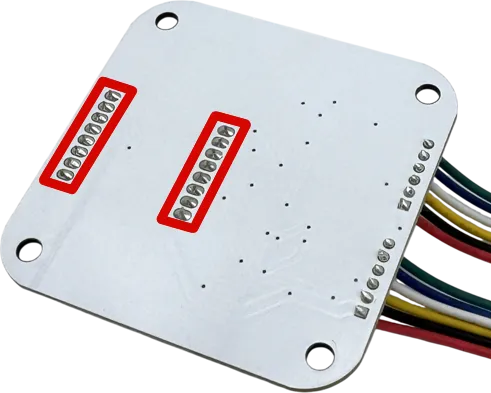

3. Buchsenleisten auf die Platine löten

1. Buchsenleisten positionieren: Stecke die Buchsenleisten (2x für den D1 Mini Pro) an den vorgesehenen Positionen durch die Platine. Die Buchsenleisten sollten von oben durch die Platine gesteckt werden, sodass sie auf der Unterseite verlötet werden können.
2. Buchsenleisten fixieren: Um ein Verrutschen zu vermeiden, kannst du zuerst jeweils einen Pin an jeder Buchsenleiste anlöten und dann die Ausrichtung prüfen, bevor du alle Pins lötest.
3. Alle Pins verlöten: Löte alle Pins der Buchsenleisten sauber auf der Platine an. Achte auf saubere Lötstellen ohne Kaltlötstellen oder Brücken zwischen den Pins.

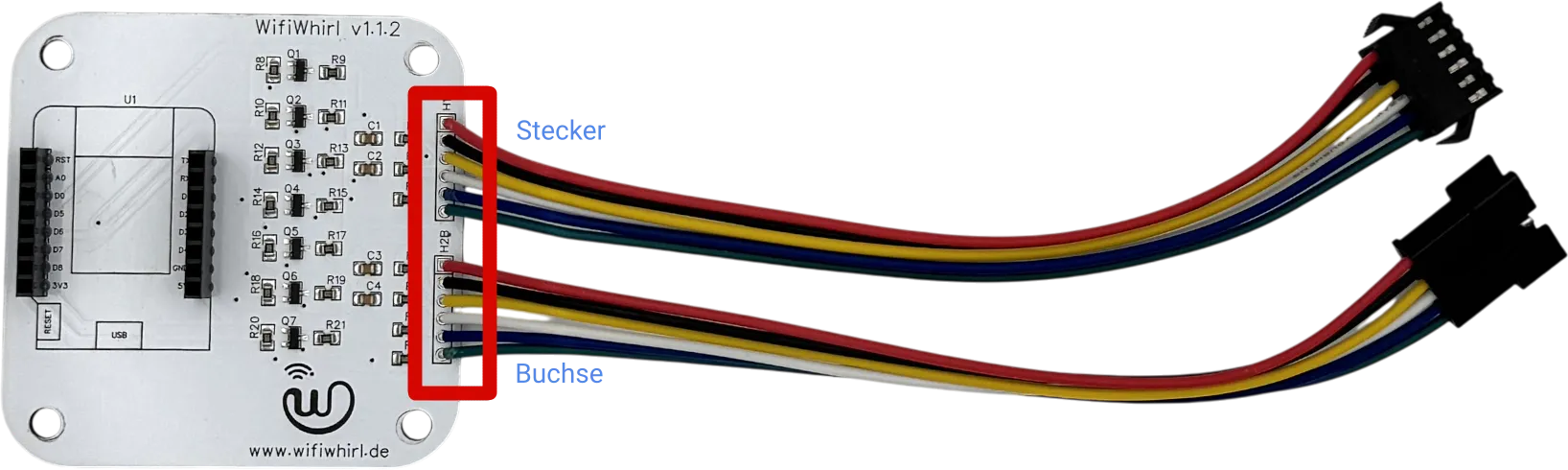

4. Anschlusskabel auf Platine löten

1. Kabel vorbereiten: Verzinne die Enden der einzelnen Kabeladern des 6-Pin JST XH Kabels leicht.
2. Kabel durch Platine führen: Führe die Kabelenden durch die entsprechenden Lötpads auf der WifiWhirl-Platine. Achte auf die korrekte Zuordnung der Kabel (Male = H1B, Female = H2B, die Reihenfolge von oben nach unten: rot, schwarz, gelb, weiß, blau, grün).
3. Kabel verlöten: Löte alle 6 Kabeladern sauber auf der Platine fest. Achte darauf, dass keine Kaltlötstellen entstehen und die Kabel gut befestigt sind.
4. Zugentlastung prüfen: Das Kabel sollte fest sitzen, aber nicht unter Spannung stehen.

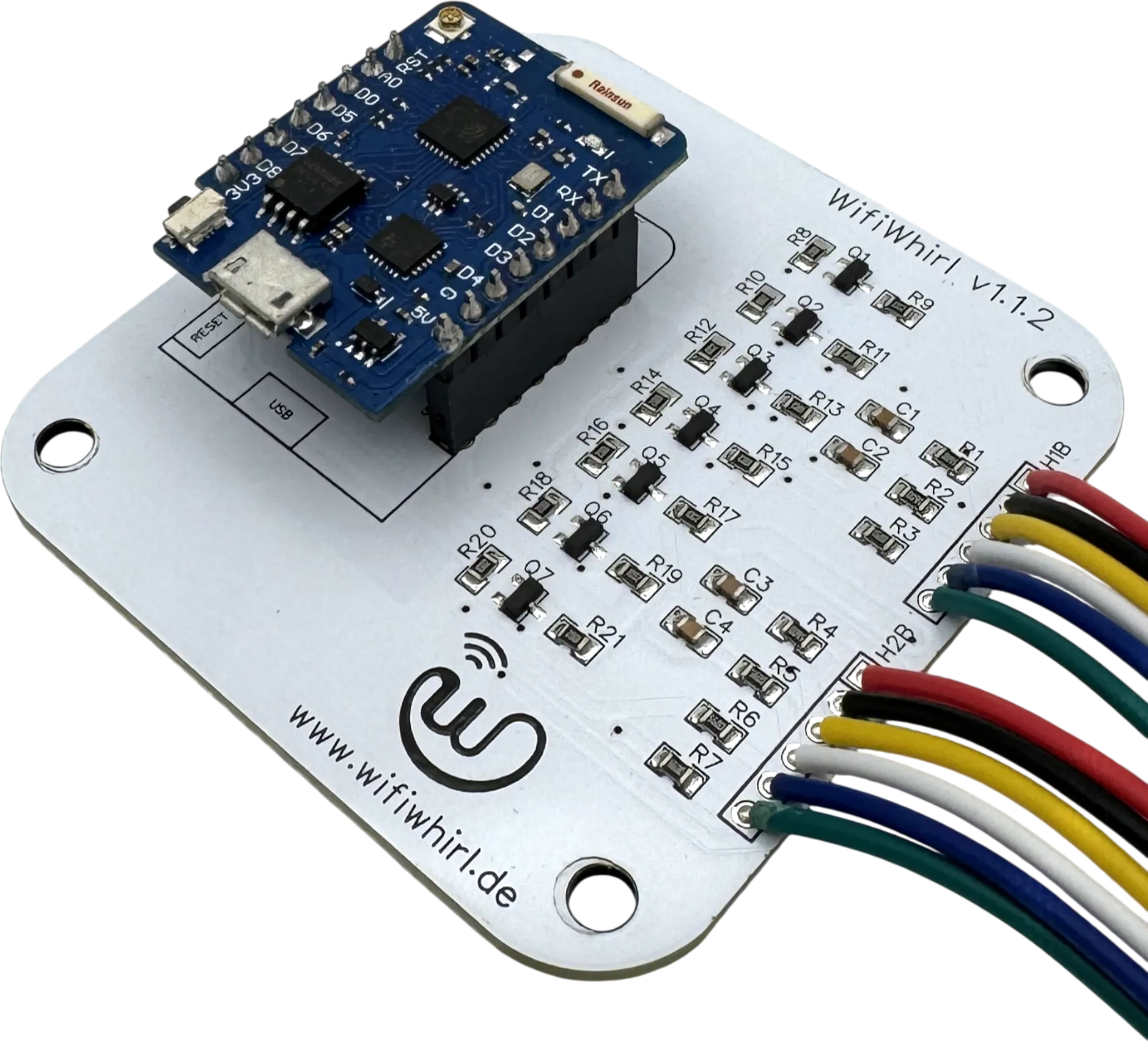

5. D1 Mini Pro auf die Platine stecken

1. Ausrichtung beachten: Der D1 Mini Pro wird mit seinen Stiftleisten auf die gerade angelöteten Buchsenleisten der Platine gesteckt. Achte auf die korrekte Ausrichtung: Der USB-Anschluss des D1 Mini Pro zeigt nach unten.
2. Vorsichtig einstecken: Drücke den D1 Mini Pro vorsichtig und gleichmäßig auf beide Buchsenleisten. Achte darauf, dass alle Pins korrekt in die Buchsen eingeführt werden und keine Pin-Reihe überlappt.

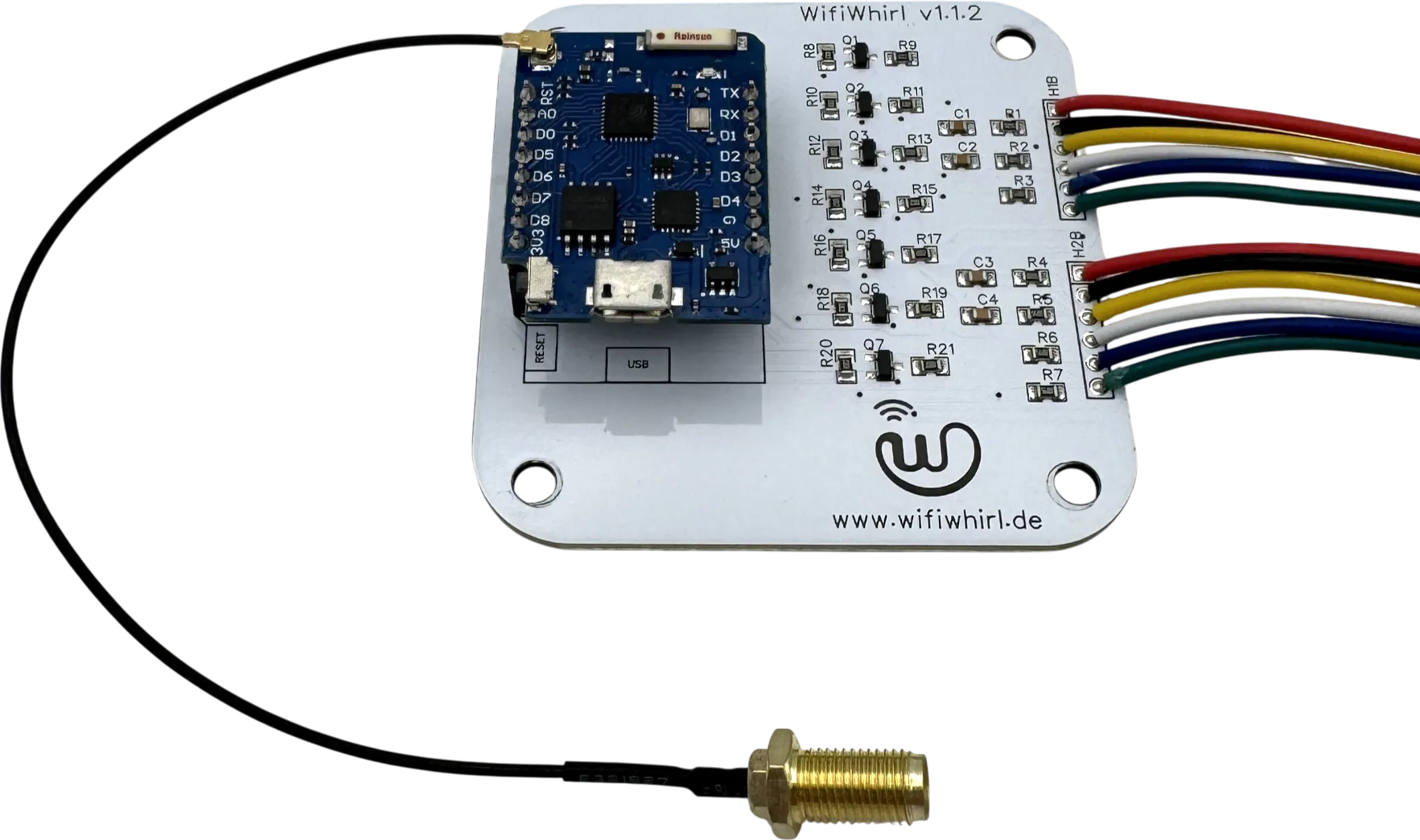

6. Externe Antenne anschließen

1. Antennenkabel verbinden: Schließe das U.FL-Kabel der externen Antenne vorsichtig an den kleinen U.FL-Stecker auf dem D1 Mini Pro an. Drücke den Stecker gerade nach unten, bis er hörbar einrastet.
2. Antenne positionieren: Achte darauf, dass das Antennenkabel nicht geknickt wird.

7. Software

Die aktuelle WifiWhirl-Software ist auf dem D1 Mini vorinstalliert.

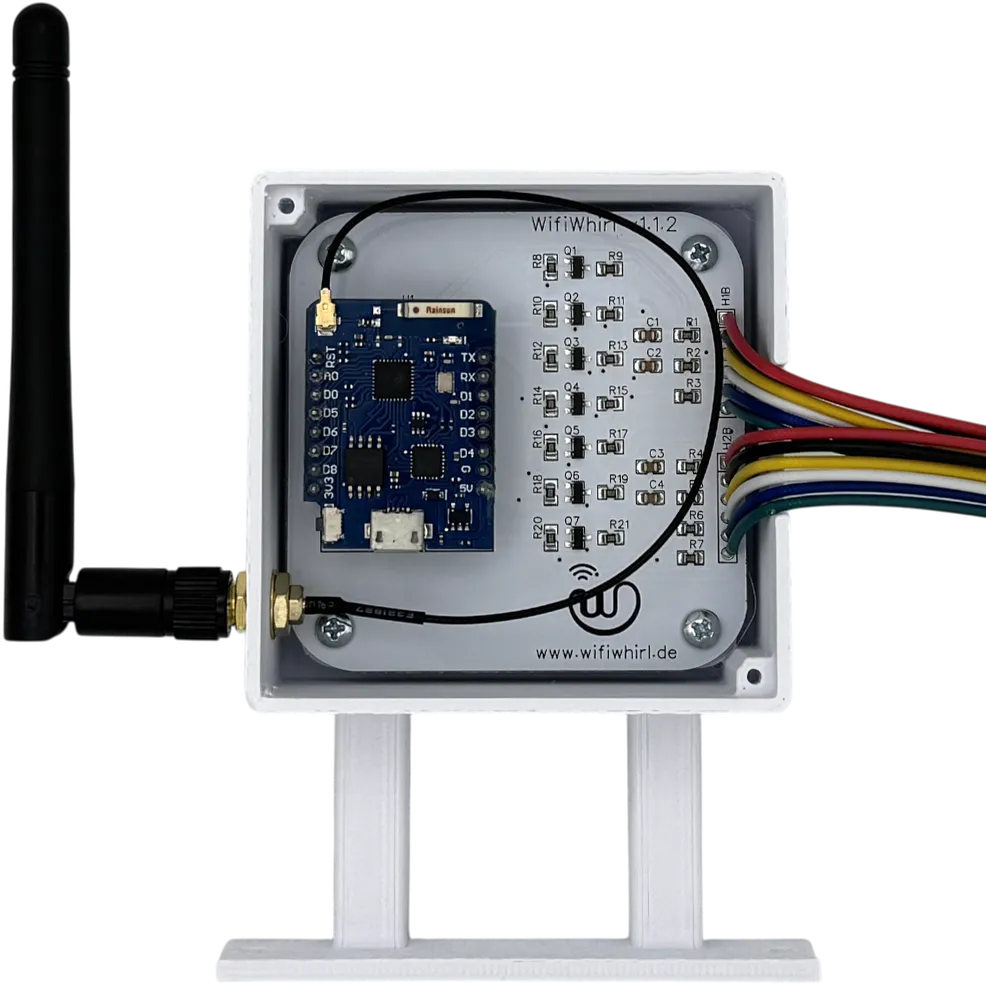

8. Modul ins Gehäuse einbauen (optional)

Falls du das optionale Gehäuse bestellt oder selbst gedruckt hast:

1. Antennenloch bohren: Bohre ein 6,5 mm großes Loch an der gewünschten Stelle im Gehäuse für die Antennenführung. Entgrate das Loch sorgfältig, um Beschädigungen am Antennenkabel zu vermeiden.
2. Platine im Gehäuse befestigen: Lege die Platine in das Gehäuseunterteil und verschraube sie mit den beiliegenden Schrauben (4x Blechschrauben 2,9 mm x 8 mm).
3. Antennenkabel am Gehäuse montieren: Montiere die SMD-Buchse des Antennenkabels mit den beiliegenden Unterlegscheiben und der Mutter im zuvor gebohrten Loch des Gehäuses.
4. Antenne montieren: Schraube die Antenne von außen auf die SMD-Buchse.
5. Gehäusedeckel verschrauben: Setze den Deckel auf und verschraube ihn mit den beiden Schrauben (2x Edelstahlschrauben 2,9 mm x 9,5 mm).

9. Modul in der Pumpe installieren

Befolge die Montageanleitung für dein Pumpenmodell.

10. WLAN-Verbindung herstellen und Weboberfläche öffnen

Bedienungsanleitung: WLAN-Verbindung einrichten
Bedienungsanleitung: Weboberfläche öffnen

Fertig! 🎉

Dein WifiWhirl-Modul ist nun einsatzbereit! Folge der Bedienungsanleitung, um dein Modul zu konfigurieren und mit deinem WLAN zu verbinden.

Häufig gestellte Fragen zum Bausatz

Warum D1 Mini Pro statt NodeMCU?

Der D1 Mini Pro wird verwendet, weil er über einen U.FL-Anschluss für eine externe Antenne verfügt. Dies verbessert die WLAN-Reichweite und -Stabilität deutlich – besonders wichtig, wenn dein Whirlpool weit vom Router entfernt steht.

Ist der Bausatz mit allen Whirlpool-Modellen kompatibel?

Der Bausatz ist mit allen Bestway LAY-Z-SPA Whirlpool-Modellen kompatibel, die auch ein vollständiges WifiWhirl-Modul unterstützen. Eine detaillierte Übersicht findest du auf der Kompatibilitätsseite.

Wie erhalte ich Updates für die Software?

Software-Updates kannst du ganz einfach über die Weboberfläche deines Moduls per OTA (Over-The-Air) Update durchführen. Eine Anleitung findest du auf der Update-Seite. Den Zugang zu den Update-Dateien erhältst du mit deinem persönlichen OTA-Passwort, das dem Bausatz beiliegt.

Kann ich den Bausatz auch ohne Gehäuse bestellen?

Ja, das Gehäuse ist optional. Du kannst den Basis-Bausatz ohne Gehäuse bestellen und entweder:

• Das Modul ohne Gehäuse nutzen.
• Ein eigenes Gehäuse mit einem 3D-Drucker herstellen. Die STL-Dateien findest du auf der Unterseite "Gehäuse" (Gehäuse & Deckel STL (für WifiWhirl 1.1.2)).

Was ist, wenn ich Hilfe beim Zusammenbau benötige?

Der Bausatz richtet sich an erfahrene Hobbybastler, die über solide Lötkenntnisse verfügen. Die Zusammenbauanleitung auf dieser Seite sowie die allgemeinen FAQ bieten umfassende Informationen. Support bei grundlegenden Lötproblemen oder Anfängerfragen kann leider nicht angeboten werden.

Bei spezifischen technischen Fragen zum Bausatz (nicht zum Löten selbst) kannst du dich per E-Mail an info@wifiwhirl.de wenden.

Vergleich: Bausatz vs. Komplett-Selbstbau vs. Fertigmodul

Welche Option ist die richtige für dich? Hier ist ein Vergleich:

Hast du noch Fragen zum Bausatz?

Bei weiteren Fragen zum WifiWhirl Bausatz oder zur Bestellung kontaktiere mich gerne per E-Mail:

info@wifiwhirl.de

Alternativ findest du viele Antworten in den FAQ.
